Automatsko zaključavanje s nagibom za napad

09.10.2025

Raznolikost programa zasuna Elesa+Ganter već je sada ogromna. No, stručnjaci za standardizirane dijelove ponovno su uspjeli popuniti funkcionalnu nišu: zaporni svornjaci s nagibom za nalet

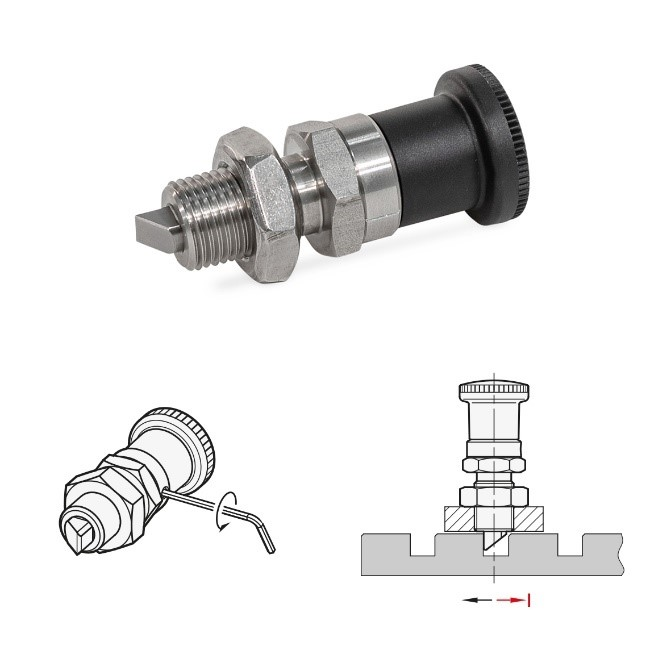

Foto: Elesa+Ganter

Riječ je o praktički univerzalnim elementima koji se mogu naći gotovo posvuda kada je riječ o zaključavanju, pričvršćivanju i blokiranju: zapornim svornjacima. Postojeći elementi razlikuju se po obliku i dimenzijama, ali imaju jednu zajedničku značajku: Blokiranje se obično izvodi u cilindričnom provrtu koji je poravnat s promjerom zasuna i do koje zasun dopire bez prepreka. Primjer za to je kada se kolica pomaknu pored provrta za zaključavanje.

Međutim, postoje i slučajevi kada za blokadu mora biti dovoljan samo rub ili utor, koji se istovremeno ne može precizno poravnati sa zapornim klinom u bočnom smjeru. Za takve primjene tvrtka Elesa+Ganter razvila je novu vrstu zapornog svornjaka koji se može samostalno zaključati na rubovima i u utorima. To je moguće zbog kosog zapornog klina. Ako on s nagibom naleti na podignutu geometriju zapornog elementa, uvlači se, a zatim se zbog opruge ponovno izvlači čim dosegne točku zapinjanja.

Nove zaporne svornjake može se naručiti prema standardu GN 824 tvrtke Elesa+Ganter, s aksijalnim pričvršćivanjem s navojem i crnim plastičnim gumbom za aktivaciju. Tvrtka Elesa+Ganter ugrađuje klinove od kaljenog i robusnog nehrđajućeg čelika s kvadratnim presjekom i standardnim dimenzijama, što osigurava pouzdanost klinova za zaključavanje. Razvojni inženjeri tvrtke Elesa+Ganter kao i uvijek pobrinuli su se za svaki detalj: Ako je zaporni svornjak zavrnut i osiguran protumaticom s jednim od standardnih navoja M12 do M20, nagib naleta u početku zauzima proizvoljni kutni položaj. Zaporni klin može se podešavati u rasponu od 360 stupnjeva, tako da je zapravo poravnat s nasuprotnim elementom u okomitom smjeru – jednostavno otpuštanjem navojnog zatika u potpornom prstenu. Oznaka na prstenu označava orijentaciju naletnog nagiba, čak i ako je pogled na sam zapornu zatik zaklonjen.

Ako je potrebno privremeno deaktivirati zaporni svornjak kako se ne bi automatski zatvorio, verzije C i CK dostupne su sa zapornom bravom. Kad se klin uvuče, gumb se okrene za 90°, a zatim ga u tom položaju zadržava zaporni urez u gumbu. Varijante isporučene s protumaticom moguće je individualno prilagoditi dubini zaključavanja s pomoću montažnog navoja.

Zaporni svornjaci s nagibom za nalet posebno su primjereni za primjene gdje je potrebno brzo i sigurno zaključati transportne regale, uređaje ili zaklopke, a posebno sve to bez ručnog rada.

Stoga GN 824 nije jedini izbor. Obitelj GN 724 nudi iste osnovne funkcije, ali s različitim oblicima i mogućnostima montaže. Osim jednostavnih zapornih svornjaka za pričvršćivanje vijcima ili zavarivanjem s aktivacijskim prstenom, dostupni su i opružni zasuni od čelika i nehrđajućeg čelika. Zasun koji se pomiče uzduž zakrivljenog ruba kućišta stvara aksijalni hod, pri čemu se zaporni klin uvlači i ostaje na mjestu dok se zasun ne okrene iz zapornog zareza na kraju zakrivljenog ruba.

Više informacija je na raspolaganju na adresi: elesa-ganter.si
